设计模式-结构模式之Composite

发表于 更新于 分类于

目的

Composite是结构设计模式的一种，允许你像树一样组合对象，并且允许客户端像单个对象一样和这些结构协作。

问题

Composite模式只有在你的业务模型可以被表示为一个树结构时才有意义。

比如，你有两个对象：Product和Box。这个Box可以包含几个Product和一些更小的Box。这些更小的Box也可以包含一些Product或者更小的Box等等。

现在，想象你的Product和Box是订单的一部分。计算订单的总价会非常困难。你拿到了一个大的Box，打开后看到它里面还有：ProductA，ProductB或者其他的Box，让我们再看看它里面有什么…不久，你将会停在一堆胶带和纸盒上，但仍在尝试计算总价。

那么，有更好的方法吗？

解决

Composite模式建议通过让Product和Box都遵循一个拥有getPrice()方法的通用接口来解决这个问题。

对Product来讲，它仅需要返货这个产品的价格。但是Box需要有更多的有趣行为。一个Box需要遍历它的内容并且寻味每一个商品（item）的价格。所以，如果一个商品是产品，它会立即返回价格。如果是一个更小的Box，它也需要遍历它自己商品的价格直到返回一个总价。一旦小计计算出来，Box甚至可以对总价做一些额外操作，像包装价之类。

现在，通过这个途径我们不必太过关心树的具体对象。不管是单个Product还是复杂的Box，你通过一个通用接口来操作它。并且，这个结构可以自己传递请求。

现实世界的类比

军事结构

大多数国家的军队看起来就像组合树。最底层，是一些士兵。它们组合成班。班组合成排。排组合成师。最后，几个师组成军队。

命令下达给层级的最高层，然后层层向下传递直到每个士兵都知道他们要做什么。

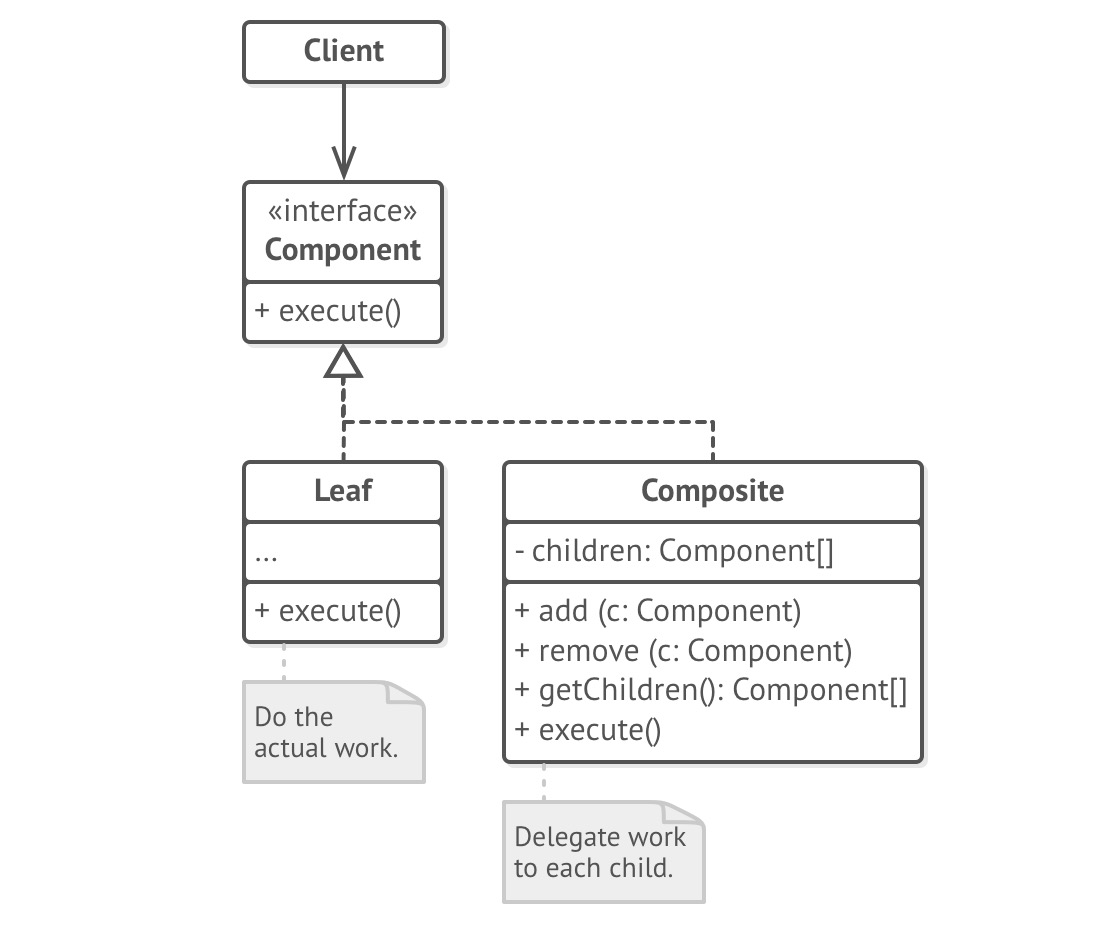

结构

structure

  1. Component为这个树结构的所有简单的和复杂的元素声明一个通用的接口。

  2. Leaf是一个树的一个基本元素，它没有子节点。
    因此它们没有任何委托对象，叶子节点通畅要做大多真正的工作。

  3. Container（也叫做Composite）是一个有子节点的元素：叶子（Leaves）或其他容器（Container 或 Composite组合）。容器不需要知道子节点的类型，因为它们都实现了Component接口。

    收到请求后，容器把它们委托给子节点，然后在返回给客户端之前运行并合计结果。

  4. Client通过Component接口来使用树上的所有元素。
    因此，客户端不需要关心它到底是在用简单的叶子还时复杂的容器。

伪代码

在这个例子中，Composite模式帮助我们实现堆叠几何形状。

CompoundGraphic是一个容器，由任意数量的子形状，包括其他组合形状。组合形状和简单形状拥有相同的方法。但是，组合形状自己并不做实际的工作，它把请求传递给子形状，递归遍历自己的叶子节点和组合形状下的子节点。最后容器合并结果返回给客户端。

客户端通过接口和所有形状协作，这些形状都遵循这个接口。这样，客户端代码可以与非常复杂的结构一起工作，而不需要耦合具体的树形元素类。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
// Common interface for all components.
interface Graphic is
    method move(x, y)
    method draw()

// Simple component.
class Dot implements Graphic is
    field x, y

    constructor Circle(x, y) { ... }

    method move(x, y) is
        this.x += x, this.y += y

    method draw() is
        Draw a dot at X and Y.

// Components could extend other components.
class Circle extends Dot is
    field radius

    constructor Circle(x, y, radius) { ... }

    method move(x, y) is
        this.x = x, this.y = y

    method draw() is
        Draw a circle at X and Y and radius R.

// The composite component includes methods to add/remove child components. It
// tries to delegates to its children all operations defined in the
// component interface.
class CompoundGraphic implements Graphic is
    field children: array of Graphic

    method add(child: Graphic) is
        Add child to children array.

    method remove(child: Graphic) is
        Remove child to children array.

    method move(x, y) is
        For each child: child.move(x, y)

    method draw() is
        Go over all children and calculate bounding rectangle.
        Draw a dotted box using calculated values.
        Draw each child.


// Application can operate with specific components or whole groups.
class ImageEditor is
    method load() is
        all = new CompoundGraphic()
        all.add(new Dot(1, 2))
        all.add(new Circle(5, 3, 10))
        // ...

    method groupSelected(components: array of Graphic) is
        group = new CompoundGraphic()
        group.add(components)
        all.remove(components)
        all.add(group)
        // All components will be drawn.
        all.draw()

适用性

  • 当你需要实现一个像树一样有着简单元素和容器的结构
    Composite模式提供两种基本元素：简单叶子和可以存储其他叶子或者其他容器等的复杂容器。模式强制容器和它的子元素遵循通用的接口，这样就允许递归整个树结构操作。

  • 当客户端应该统一处理简单和复杂的元素时。
    感谢通用叶子和容器均遵循了通用接口，客户端代码不需要关心协作对象的类型。

如何实现

  1. 确保你的业务逻辑可能够被当作树结构。尝试把它们分离成简单元素和容器。切记，容器能够包含基本元素和其他容器。

  2. 定义Components（组件）的通用接口。它应该包含对简单和复杂组件来讲都合理的操作。

  3. 创建代表基本组件的Leaf（叶子）类。顺便说下，一个程序中可以有多个叶子类。

  4. 创建拥有可以存储子组件（数组）的Container类。这个字段可以存储叶子和容器，所以它要被声明为Component类型。
    在实现Component接口的方法时，记住，Container应该把它的多数工作委托给子组件。

  5. 最后，为Container实现add/remove子元素的方法。
    记住，这些操作应该被放在Component接口中。它喂饭了接口分离原则，因为这些方法在Leaf类中是空的。但是另一方面，树中所有的组件变得与客户端的立场相当。

优点

  • 简化必须与复杂树结构交互的客户端代码。

  • 添加新组件类型变的简单。

缺点

  • 创建了一个太过通用的类设计。

和其他模式的关系

  • Builder可以用来一步一步的构建一个复杂的Composite。

  • Chain of Resopnsibility通常和Composite结合使用。在这种情况下，组件的父级可以作为其后继。

  • Iterator可以用来遍历Composite树。

  • Visitor用来操作Composite树的实体。

  • Flyweight场合Composite结合使用来实现叶子结点共享和保存RAM。

  • Composite和Decorator结构图很相似，因为它们都依赖递归组合来组织开放数量的对象。
    Decorator可以看作只有一个组件的弱化Composite。然而，Decorator给对象赋予了额外责任，而Composite仅是对所有拥有相同行为的子元素做了“合并”。

    但是它们也可以合作：Composite能够用Decorator改变树组件的行为。

  • 使用Composite和Decorator模式使得设计笨重，可以使用Prototype来简化。它允许克隆复杂结构，而不是重新构造它们。

Java中模式的使用

用例：Composite模式在Java代码中很常见。它常用来表示用户接口组件的层级或者和图像一起使用的代码。

这有一些在标准Java苦衷使用组合的例子：

  • java.awt.Container#add(Component) (几乎遍及Swing组件)

  • javax.faces.component.UIComponent#getChildren() (几乎遍及JSF UI 组件)

鉴别：组合模式很容易识别，它们的行为方法都有一个在树结构中具有相同抽象/接口类型的实例。

参考

翻译整理自：https://refactoring.guru/design-patterns/composite
